Mikrotik статический ip dhcp

При видеонаблюдении, постороенном по технологии IP ну никак не обойтись без резервировании ip адресов на роутере. При использовании DHCP сервера вы получите удобное централизованное управления вашей сетью, тоесть вашими камерами и видеорегистратором. И для того, чтобы ваше сетевое устройство не получало разные ip адреса, что влечёт за собой сбой в видеонаблюдении, нужно обязательно все устройства относящиеся к видеонаблюдению резервировать в настройках DHCP сервера.

Определение DHCP из википедии:

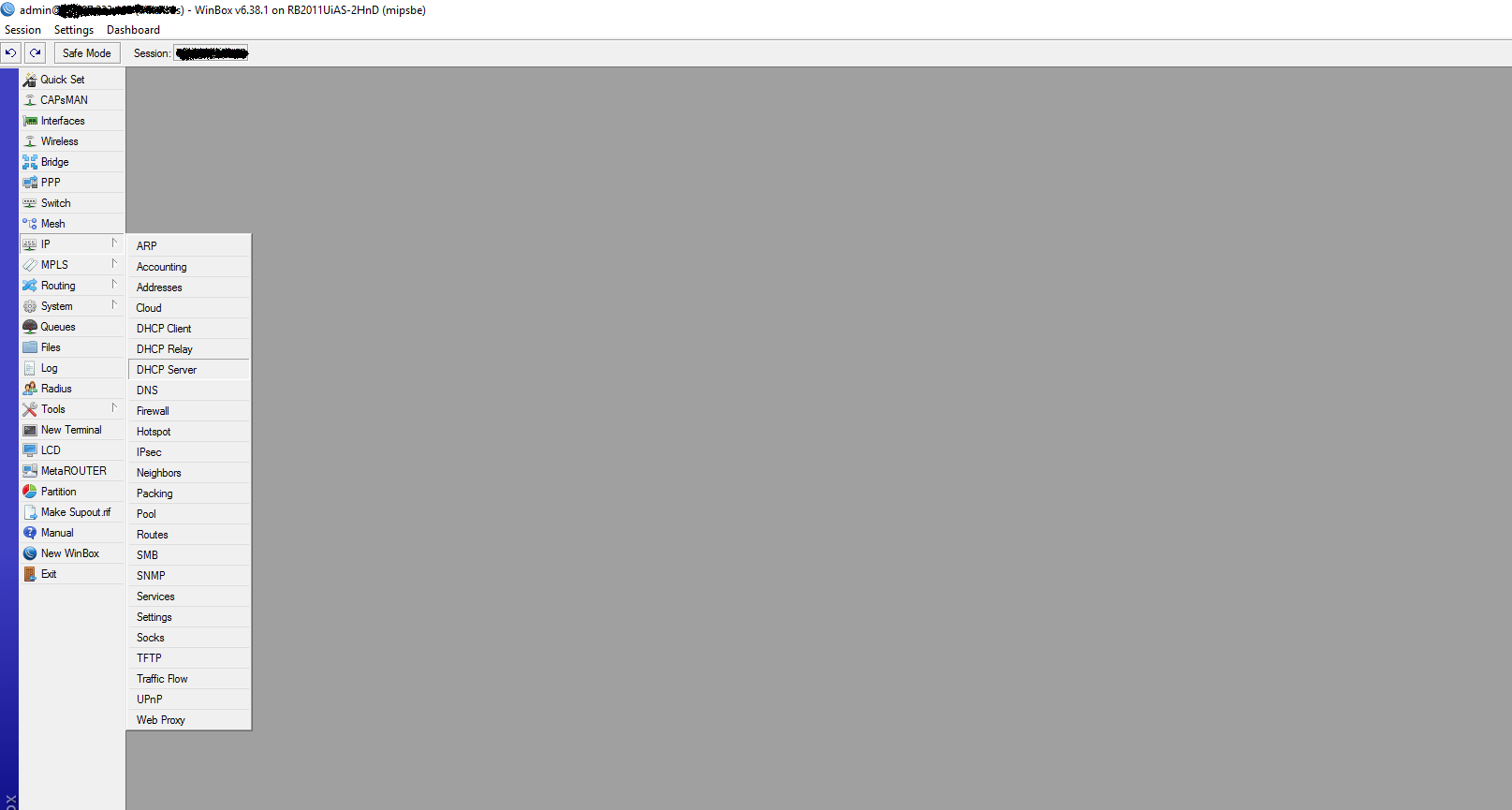

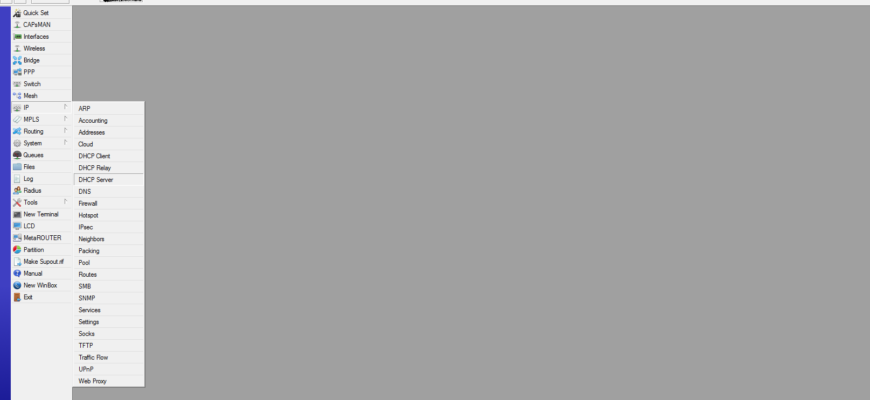

Идем в раздел IP — DHCP Server

Теперь открываем вкладку Leases

И видем устройства подключенные к сети, тоесть к роутеру Mikrotik. 192.168.0.11 — это видеорегистратор, все остальные устройства это ip камеры.

Теперь для того, чтобы зарезервировать ip адрес видеорегистратора нажимаем правой кнопкой мыши на адрес 192.168.0.11 и выбираем Make Static, так мы зарезервировали видеорегистратор. И так же аналогично делаем с ip камерами.

На этом всё. Все адреса зарезервированны!

Содержание

29 Мая 2017
Быстрая настройка
Привязка клиентов по MAC адресу
Настройка options
Настройка сетевой карты компьютера
Вход в настройки роутера MikroTik
Сброс настроек роутера
Описание сетевых интерфейсов
Настройка WAN интерфейса MikroTik
Настройка Dynamic IP
Настройка Static IP
Настройка PPPoE
Настройка локальной сети MikroTik
Назначение IP адреса локальной сети
Настройка DHCP сервера
Настройка Wi-Fi точки доступа MikroTik
Настройка Firewall и NAT
Изменение пароля доступа к роутеру MikroTik
Сброс роутера MikroTik к заводским настройкам

29 Мая 2017

По умолчанию роутеры раздают всем клиентам динамические адреса и другие сетевые настройки, используя протокол DHCP. И по проводному и по беспроводному соединению. Но бывают ситуации, когда нужно, чтобы определенное устройство при каждом подключении к сети получало один и тот же IP адрес. Например, Вы решили добавить умные лампочки или шлюз Xiaomi в Home Assistant. А без задания статического IP на роутере это сделать не получится.

Если в левой колонке у устройства отображается буква D, значит адрес выдается динамически. Для назначения статического адреса нужно два раза нажать на устройство и в открывшемся окне щелкнуть по Make Static. После этого буква D пропадет и устройству всегда будет выдаваться данный статический адрес.

Если же выбранный адрес не устраивает, то еще раз заходим в нужное устройство, после чего будет доступно изменение всех его сетевых параметров.

Еще тут можно заранее задать статический IP адрес устройству, которое еще не подключено к Вашей сети. Для этого нужно знать его MAC адрес и на той же вкладке Leases нажать на плюс. Вводим все требуемые параметры и жмем Ок.

Для того что бы устройства подключенные в локальную сеть могли получать ip адреса автоматически, необходимо настроить DHCP сервер.

Быстрая настройка

Нужно разобраться с MikroTik, но не определились с чего начать? В курсе «Настройка оборудования MikroTik» все по порядку. Подойдет и для начала работы с этим оборудованием, и для того, чтобы систематизировать знания. Это видеокурс из 162 уроков и 45 лабораторных работ, построен на официальной программе MTCNA. Проходить можно, когда удобно и пересматривать по необходимости – материалы курса выдаются бессрочно. Также есть 30 дней на личные консультации с автором. На пробу выдают 25 уроков бесплатно, заказать их можно на странице курса.

Откроется следующее окошко

Здесь мы выбираем локальный интерфейс, на котором будет работать ЛВС, если интерфейсы объединены в bridg то выбираем этот бридж.

Также если необходимо настроить сервер на vlan, то выбираем нужный vlan. После выбора интерфейса нажимаем Next. В следующем окне вводим нашу локальную сеть.

Прописываем шлюз по умолчанию который будет выдаваться клиентам.

На следующей странице прописываем DHCP Relay. Relay-это ip DHCP сервера, если бы у нас в качестве сервера выступал бы другой Микротик или отдельный компьютер, то здесь нужно было бы прописать его ip. У нас маршрутизатор Mikrotik является server, поэтому Relay нам не нужен и мы просто нажимаем стрелку вверх справа от окошка ввода.

Выбираем пул диапазона range ip адресов, которые будут выдаваться клиентам.

Здесь будут выдаваться ip с 10.10.10.2 по 10.10.10.254

В следующем окне вводим DNS сервера, если в Микротике настроено кэширование ДНС, то вводим ip роутера.

Или другие ДНС, для добавления ДНС нажмите стрелку вниз с левой стороны от окна ввода.

Нажимаем Next. Осталось указать время аренды ip адресов Lease Time.

В примере ip будут выдаваться на один день, т.е. 24 часа. Можно сделать аренду 72 часа, для этого введите строку 3d 00:00:00.

Нажимаем Next. Если все сделали правильно, то появится окошко.

После нажатия кнопки в списке DHCP появится созданный сервер, Если что, то настроено не правильно, строка будет гореть красным цветом.

Например, если на порту не настроен ip адрес.

На этом быстрая настройка сервера Микротик закончена. Таким образом, можно настроить несколько серверов для разных пулов. Например, настроить два DHCP, один будет выдавать адреса для пользователей, а другой для локальных ресурсов внутри сети.

Для дополнительных настроек кликните два раза по созданному серверу, в результате откроется окно где можно изменить или добавить дополнительные настройки.

Рассмотрим настраиваемые здесь опции.

Interface – сетевой интерфейс на котором настроен сервер, может быть как физическим так и vlan или bridge.

Lease Time – Время аренды ip, по истечении которого сетевому устройству будет выдан новый.

Src. Address – используется если на интерфейсе настроено несколько ip, здесь прописываем рабочий DHCP.

authoritative принимает следующие параметры

yes — если клиент запросит IP, Микротик ему сразу же ответит. Причём если устройство ранее получало IP другого DHCP в сети, то Микротик пошлёт ему пакет DHCPNAK заставляющий обновить ему свой IP

No — если клиент ранее получавший IP с другого DHCP запросит адрес у Микротика то он его проигнорирует

After 2s delay — если клиент запросит IP недоступный на Mikrotik он будет его игнорировать 2 секунды, а далее пошлёт DHCPNAK и присвоит IP из своего диапазона. Своим клиентам Микротик отвечает мгновенно.

After 10s delay — если клиент запросит IP адрес недоступный на Mikrotik он будет его игнорировать 10 секунд, а далее пошлёт DHCPNAK и присвоит IP адрес из своего диапазона. Своим клиентам Микротик отвечает мгновенно.

Bootp Support – принимает значения

none — не реагировать на запросы BOOTP

static — предлагать только статические лизинг для BOOTP

dynamic — предлагать статическую и динамическую аренду для BOOTP

lease—script – в этом окне можно добавить исполняемый скрипт, например при подключении компьютера заносить всю информацию в лог.

add arp for leases — автоматически заполняет ARP таблицу, соответствием MAC — IP.

Use Radius — Указывает использовать ли RADIUS server для аккаунтинга и аренды адресов.

На Вкладке Networks, кликаем два раза по созданному серверу и рассмотрим опции.

Address – здесь все понятно, ip Микротика

Gateway – шлюз выдаваемый сетевым устройствам

Netmask – маска сети

DNS Servers – ДНС выдаваемые сетевым устройствам

Domain – Имя домена сети

Boot File Name – имя загрузочного файла, используется если включена загрузка по сети через tftp.

Options – дополнительные опции, как настроить рассмотрим ниже.

Привязка клиентов по MAC адресу

Кликаем левой кнопкой мыши по нужной записи и нажимаем кнопку Make Static.

После этого буква D напротив этого клиента должна исчезнуть.

Теперь MAC клиента будет привязан к постоянному ip.

На этой вкладке также можно узнать и о статусе подключенных пользователей

waiting — пользователь не в сети, ожидается подключение.

testing — проверка использования этого адреса или нет (только для динамической аренды) путем опроса его с тайм-аутом 0,5 с

authorizing — ожидание ответа от сервера радиуса

busy — этот адрес назначается статически клиенту или уже существует в сети, поэтому он не может быть арендован, например если на компьютере настроить ip вручную.

offered — сервер предложил адрес пользователю, но не получил подтверждение от пользователя.

bound — адрес назначен пользователю и используется, будет освобожден по истечении времени аренды.

Настройка options

Если необходимо настроить опции, например option 82 использующаяся для привязки IP к порту, или option 66 указывающая ip tftp сервера.

Для настройки переходим на вкладку «Options» и жмем кнопку добавить (красный крест)

Заполняем поля открывшегося окошка.

Name-название, вводим любое имя

Code – код опции, 66, 82 и т.д.

Value – адрес ресурса, например tftp сервера

Важно: проверьте версию RouterOS, от этого будет зависеть синтаксис данной настройки.
Для версий с 6.0 -6.7, значение IP нужно вводить, используя одинарные ковычки — ’10.10.10.10’
Для версий от 6.8, значение IP нужно вводить, используя следующий синтаксис — s’10.10.10.10’

После нажатия кнопки Apply поле Raw Value заполнится автоматически, жмем OK, должна появится строчка нашей опции

Теперь переходим вкладку «Networks» и два раза кликаем по нужному серверу.

В открывшемся окне, в пункте Options, выбираем нужную нам опцию, созданную на первом шаге. После чего нажимаем кнопку ОК и настройка опции на этом закончена.

Обучающий курс по настройке MikroTik

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Добавлено 5 июня 2019 в 00:04

Это инструкция, как пошагово настроить роутер MikroTik с нуля без использования заводской конфигурации.

Схема подключения роутера MikroTik:

Настройка сетевой карты компьютера

Чтобы на компьютере можно было зайти в настройки роутера Mikrotik, настроим сетевую карту на получение автоматических настроек.

Windows7 — Панель управления

Перейдем в «Изменение параметров адаптера».

Windows7 — Изменение параметров адаптера

Нажимаем правой кнопкой мыши на «Подключение по локальной сети» и выбираем «Свойства»

Windows7 — Подключение по локальной сети

Нажимаем на «Протокол Интернета версии 4 (TCP/IPv4)» и кнопку «Свойства».

Windows7 — Протокол Интернета версии 4 (TCP/IPv4)

Если сетевая карта не получает автоматически IP адрес из подсети 192.168.88.x, попробуйте его указать вручную (например: 192.168.88.21) или сбросить роутер Mikrotik к заводским настройкам.

Вход в настройки роутера MikroTik

Выполнить настройку роутера MikroTik можно разными способами:

Мы будем настраивать роутер Mikrotik с помощью программы Winbox.

Подключаемся к роутеру MikroTik:

Сброс настроек роутера

Сбросим все настройки роутера MikroTik.

При первом входе у вас появится окно, как на картинке ниже. Нажмите кнопку Remove Configuration и дождитесь перезагрузки устройства.

Очистить конфигурацию MikroTik

Если у вас не появилось данное окно, сбросим настройки через меню:

Сбросить настройки MikroTik

Описание сетевых интерфейсов

Конфигурация сетевых интерфейсов MikroTik будет выглядеть следующим образом: первый порт ether1 будет подключен к провайдеру (WAN порт), остальные порты ether2-5 будут работать в режиме коммутатора для подключения компьютеров локальной сети.

Чтобы не путать сетевые интерфейсы, опишем их с помощью комментариев.

Входим в настройки MikroTik с помощью программы Winbox.

Описание WAN интерфейса MikroTik

Описание LAN интерфейса MikroTik

Теперь в списке интерфейсов четко видно их назначение.

Список интерфейсов MikroTik

Настройка WAN интерфейса MikroTik

Если Ваш провайдер блокирует доступ к сети по MAC адресу, то необходимо сначала изменить MAC адрес WAN порта роутера MikroTik. В противном случае пропустите этот пункт.

Чтобы изменить MAC адрес порта MikroTik, открываем в программе Winbox меню New Terminal и вводим команду:

/interface ethernet set ether1 mac-address=00:01:02:03:04:05

, где ether1 — имя WAN интерфейса, 00:01:02:03:04:05 — разрешенный MAC адрес.

Изменить MAC адрес MikroTik

Чтобы вернуть родной MAC адрес порта, нужно выполнить команду:

/interface ethernet reset-mac ether1

, где ether1 — имя интерфейса.

Вернуть родной MAC адрес MikroTik

Настройка Dynamic IP

Если интернет провайдер выдает Вам сетевые настройки автоматически, то необходимо настроить WAN порт роутера MikroTik на получение настроек по DHCP:

Настройка DHCP клиента MikroTik

Теперь мы получили IP адрес от провайдера, который отображается в столбце IP Adress.

Получение IP адреса по DHCP MikroTik

Проверим, что есть связь с интернетом:

Как видим, идут пинги по 60ms, значит интернет подключен и работает. Остановить выполнение команды можно комбинацией клавиш на клавиатуре Ctrl+C.

На компьютерах, подключенных к роутеру MikroTik, интернет не будет работать, пока вы не настроите локальную сеть, Firewall и NAT.

Настройка Static IP

Если вы используете статические сетевые настройки, необходимо настроить WAN порт роутера MikroTik вручную.

Настроим статический IP адрес и маску подсети WAN порта MikroTik :

Настройка статического адреса MikroTik

Настроим адрес интернет шлюза MikroTik:

Настройка шлюза MikroTik

Добавим адреса DNS серверов MikroTik:

Настройка DNS MikroTik

Проверим, что есть доступ к интернету:

Настройка PPPoE

Если вы используете ADSL модем, к которому по сетевому кабелю подключен роутер MikroTik, сначала необходимо настроить ADSL модем в режим Bridge (мост).

Настроим клиентское PPPoE соединение на роутере MikroTik:

Настройка PPPoE MikroTik

Настраиваем параметры PPPoE соединения MikroTik:

Настройка пользователя и пароля PPPoE MikroTik

После создания PPPoE соединения напротив него должна появиться буква R, которая говорит о том, что соединение установлено.

PPPoE соединение на MikroTik установлено

Настройка локальной сети MikroTik

Чтобы компьютеры, подключенные к роутеру по кабелю и по Wi-Fi, друг друга «видели», необходимо объединить беспроводной и проводные интерфейсы MikroTik. Если у вас роутер без Wi-Fi, то объединяете только проводные интерфейсы.

Создаем объединение bridge-local (мост);

Настройка локальной сети MikroTik

Добавляем в объединение проводные ethetnet порты 2-5:

Объединение ethernet портов MikroTik в локальную сеть

Добавляем в объединение Wi-Fi интерфейс.

Объединение Wi-Fi интерфейса MikroTik в локальную сеть

Назначение IP адреса локальной сети

Настроим IP адрес локальной сети MikroTik:

Назначение IP адреса локальной сети MikroTik

Настройка DHCP сервера

Чтобы компьютеры, подключенные к роутеру, получали сетевые настройки автоматически, настроим DHCP сервер MikroTik:

Теперь сетевой кабель компьютера отключаем от роутера и еще раз подключаем к нему.

Настройка Wi-Fi точки доступа MikroTik

Сначала необходимо включить Wi-Fi модуль:

Настройка Wi-Fi точки MikroTik

Создаем пароль для подключения к точке доступа MikroTik:

Настройка пользователя и пароля Wi-Fi точки MikroTik

Настраиваем параметры Wi-Fi точки MikroTik:

Настройка беспроводной точки доступа MikroTik

Теперь можно подключаться к роутеру по Wi-Fi.

На компьютерах, подключенных к роутеру MikroTik по Wi-Fi, интернет не будет работать, пока вы не настроите Firewall и NAT.

Настройка Firewall и NAT

Чтобы компьютеры получали доступ к интернету, необходимо настроить Firewall и NAT на роутере MikroTik.

Откройте меню New Terminal для ввода команд.

Настройка NAT выполняется следующими командами:

ip firewall nat add chain=srcnat out-interface=ether1 action=masquerade

, где ether1 — это интерфейс, на который приходит интернет от провайдера. Для PPPoE соединений указывается название PPPoE интерфейса.

Настройки NAT достаточно, чтобы заработал интернет.

Protect router — команды для защиты роутера:

ip firewall filter add action=accept chain=input disabled=no protocol=icmp
ip firewall filter add action=accept chain=input connection-state=established disabled=no in-interface=ether1
ip firewall filter add action=accept chain=input connection-state=related disabled=no in-interface=ether1
ip firewall filter add action=drop chain=input disabled=no in-interface=ether1

Protect LAN — защита внутренней сети:

ip firewall filter add action=jump chain=forward disabled=no in-interface=ether1 jump-target=customer
ip firewall filter add action=accept chain=customer connection-state=established disabled=no
ip firewall filter add action=accept chain=customer connection-state=related disabled=no
ip firewall filter add action=drop chain=customer disabled=no

Назначаем типы интерфейсов для защиты внутренней сети (external — внешний, internal — внутренний LAN):

ip upnp interfaces add disabled=no interface=ether1 type=external
ip upnp interfaces add disabled=no interface=ether2 type=internal
ip upnp interfaces add disabled=no interface=ether3 type=internal
ip upnp interfaces add disabled=no interface=ether4 type=internal
ip upnp interfaces add disabled=no interface=ether5 type=internal
ip upnp interfaces add disabled=no interface=bridge-local type=internal
